定压补水加药装置

定压补水加药装置是一种集定压、补水与化学加药功能于一体的集成化设备，主要用于闭式循环水系统（如中央空调采暖、工艺冷却水系统）。其核心作用是维持系统压力的恒定，补充系统因泄漏或波动损失的水量，并同时向系统内投加化学药剂，以防止腐蚀、结垢和微生物滋生。

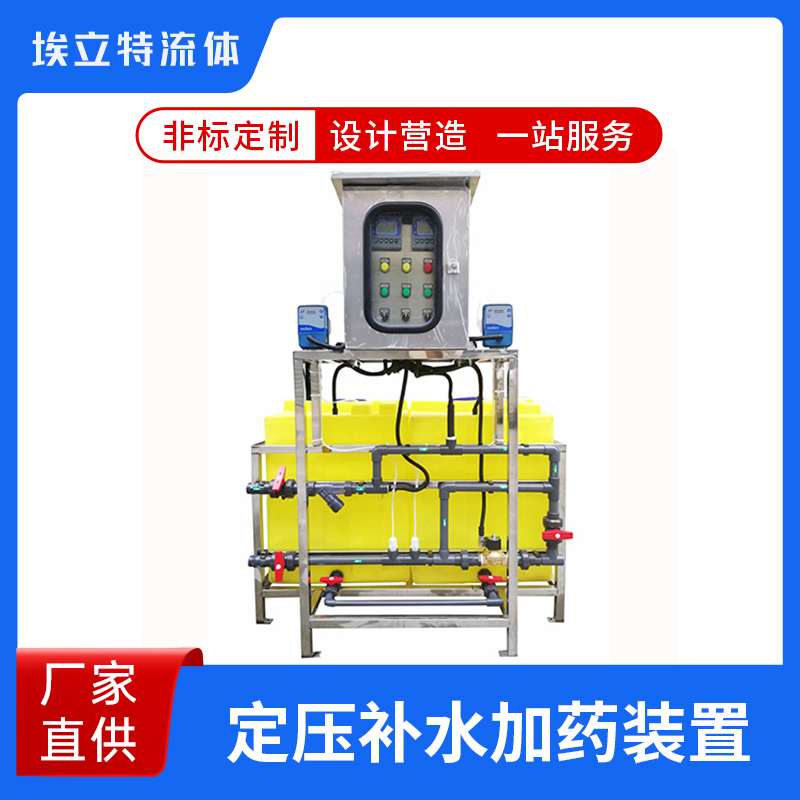

一、设备组成

该装置主要由两大功能单元集成在一个公共底座上：

1.定压补水单元：

气压罐/稳压罐：利用内部气囊和预充氮气压力来吸收系统水量的波动，稳定系统压力。

补水泵：当系统压力过低时自动启动，向系统内补充软水或脱盐水。

控制柜与压力传感器：实时监测系统压力，控制补水泵的启停。

2.加药单元：

药剂储罐：用于储存缓蚀阻垢剂等化学药剂。

计量泵：负责将药剂精确、连续地注入到循环系统中。

配套管路与阀门：连接系统。

二、工作原理

装置通过压力传感器持续监测循环系统回水压力。当系统压力因水温变化或轻微泄漏而下降至设定下限时，控制柜自动启动补水泵，向系统补水，直至压力恢复至设定上限。与此同时，加药单元的计量泵根据补水流量或定时模式，将药剂从储罐中抽出并注入系统，实现补水和加药的同步、自动进行。

三、设计方法

设计需依据循环系统的总水容量、压力范围、允许波动值及材质来确定。

定压部分：计算系统的膨胀水量，据此选择气压罐的有效容积和补水泵的流量、扬程。

加药部分：根据系统水容量、排污周期及药剂浓度，确定加药量和计量泵的容量。

控制系统需集成两者，实现联动与报警（如低液位、泵故障）。

四、操作流程

1.初始化：对气压罐进行预充氮气，向补水系统和药剂罐内充入介质。

2.参数设定：在控制柜上设定系统的压力控制范围、加药泵的投加速率等参数。

3.启动：将装置投入自动运行模式，系统开始自动监测压力并执行补水与加药操作。

4.监控：定期检查气压罐压力、储药罐液位及设备运行状态。

五、维护保养

定期检查气压罐的预充压力，必要时补充氮气。清洁补水过滤器，防止堵塞。定期清洗药剂储罐，校准计量泵的投加精度，并对补水泵进行常规的润滑与维护，确保其可靠运行。
