火电站二回路水质调节设备是保障核电站常规岛及火电机组二回路系统安全运行的关键设施，主要用于控制蒸汽发生器/锅炉给水品质，防止材料腐蚀和

积盐。本系统采用多参数协同控制策略，满足GB/T 12145-2019及ASME B&PV Code相关标准要求，适用于压水堆核电站及超临界火电机组。

一、系统组成

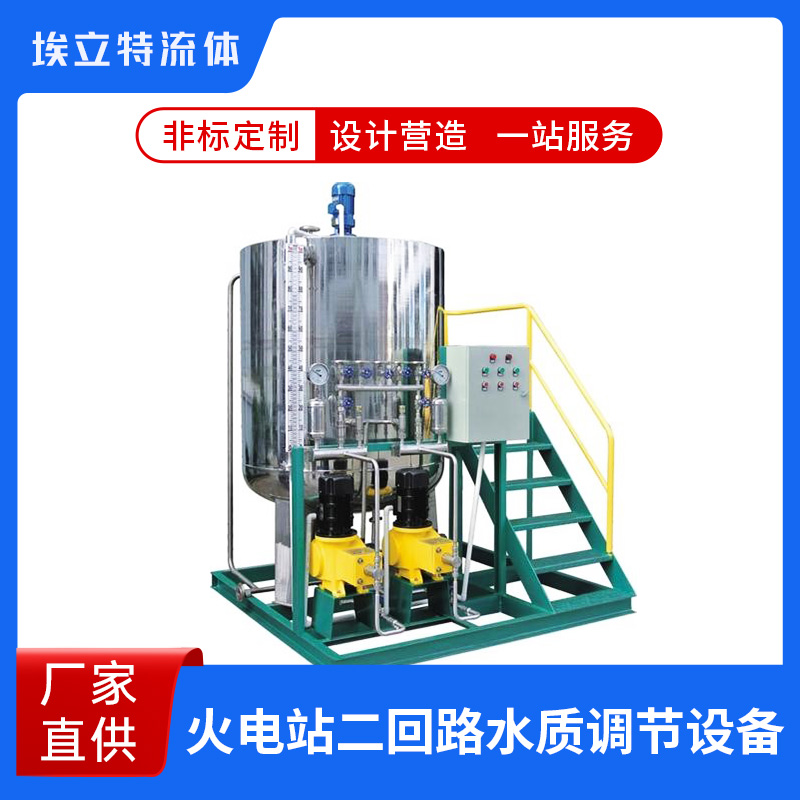

1. 化学加药单元： 联氨/吗啉加药模块（防爆设计）、磷酸盐加药系统（协调pH控制）、除氧剂喷射装置（机械雾化式）

2. 水质调节单元：在线pH调节器（控制范围88-105）、氧化还原电位控制器、溶解氧脱除塔

3 智能控制平台：DCS集成控制柜、 三重模块冗余系统、自适应PID控制算法

4. 精密监测系统：超纯水氢电导率仪（0-5μS/cm）、 高温pH传感器（耐压10MPa）、硅酸盐在线分析仪

二、核心技术

1. 全挥发处理（AVT）技术： 控制给水电导率<02μS/cm、 维持联氨残余量20-100μg/L、精确调节pH值±005

2. 氧化学处理（OT）技术：溶解氧控制50-200μg/L、 氢电导率<015μS/cm、自动氧-氨配比调节

3. 腐蚀抑制技术：基于FAC模型的药剂优化、氧化还原电位动态控制、腐蚀产物在线监测

三、性能指标

1 工作参数：温度范围：5-180℃、压力等级：PN64-PN32、流量控制精度：±1%FS

2. 控制性能：pH调节响应时间<15s、电导率控制偏差<002μS/cm、溶氧控制精度±3μg/L

3. 可靠性指标：MTBF>8000小时、系统可用率≥9995%

四、系统特性

1. 智能调节功能：负荷跟随自动调节、水质异常预判处理、多药剂协同控制

2. 先进监测技术：采用激光散射法颗粒监测、差分电导率测量技术、光谱法腐蚀产物分析

3. 安全防护体系： 双重超限保护、故障安全模式、防误操作联锁

四、工程实施

1 安装要求：加药点设在除氧器出口、采样管路采用EP管材质、保持3D以上直管段

2. 调试规范：先进行水压试验、分步验证控制逻辑、168小时考核运行

3. 运行维护： 每日检查仪表零点、每月更换预处理滤芯、年度全面校准检测
