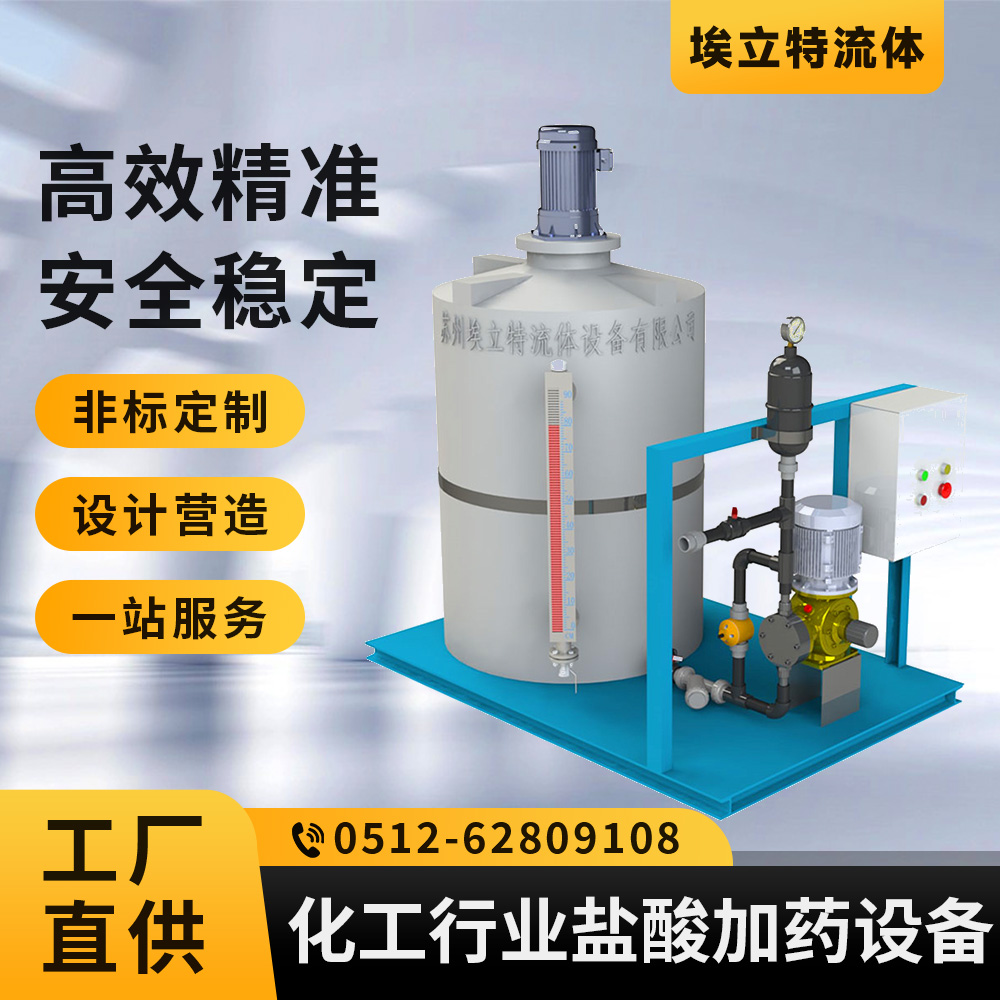

化工行业盐酸加药设备是专为化工生产过程设计的自动化加药系统，主要用于pH调节、催化剂添加、反应控制等工艺环节。系统采用工业级设计，满足化工生产对耐腐蚀

性、精确控制和稳定性的严苛要求，适用于各类强腐蚀性环境下的连续作业。

一、设备组成

1. 储药系统：双层安全储罐（PE/PP内胆+FRP外壳）、磁翻板液位计+雷达液位冗余检测、氮气保护装置（防挥发）、罐体加热/冷却夹套（温控型）

2. 加药系统：气动隔膜泵（PTFE材质）或磁力驱动泵、双泵冗余配置（一用一备、- 脉冲阻尼器+背压阀、高精度质量流量计（±0.5%精度）

3. 控制系统：DCS兼容控制模块、 本安型pH/ORP传感器（带自动清洗功能）、防爆触摸屏（Ex dⅡBT4）、4-20mA/RS485/Profinet多协议接口

4. 安全系统：泄漏收集托盘（带pH报警）、应急切断阀（SIL2认证）、酸性气体吸收装置、防爆通风系统（ATEX标准）

二、工作原理

1. 通过多参数传感器实时监测工艺介质的pH值、氧化还原电位、温度等关键参数

2. 控制系统采用先进模型预测控制（MPC）算法，动态优化加药策略

3. 通过变频驱动和气动调节双重控制，实现0.1-100L/min的宽范围精确调节

4. 安全联锁系统实时监控设备状态，异常时自动启动应急预案

三、设计特点

1. 材料选择：接触介质部分采用PTFE/哈氏合金C276等特种材料、密封件使用Kalrez全氟醚橡胶、结构件进行防腐涂层处理

2. 安全设计：符合API RP751高风险泄漏防护标准、三重安全隔离屏障设计、SIL2等级的安全仪表系统

3. 特殊配置：适用于高压（≤16bar）工况、防结晶加热管路系统、远程诊断接口

四、操作规范

1. 开车准备：完成HAZOP分析检查项→氮气置换系统内空气→校准在线分析仪表

2. 正常运行：监控关键参数趋势→期检查安全系统→记录运行日志

3. 停车程序：执行系统冲洗程序→保持氮气正压保护→做好设备状态标记

五、维护管理

1. 预防性维护计划：

- 每日检查密封系统、确认报警功能

- 每周测试安全联锁、校准仪表

- 每月更换易损件、检查腐蚀情况

2. 专业维护要求：使用专用工具进行检修、受限空间作业需办理许可证、废液按危废管理规范处置

3. 生命周期管理：建立设备健康档案、关键部件剩余寿命评估、定期进行完整性评估
