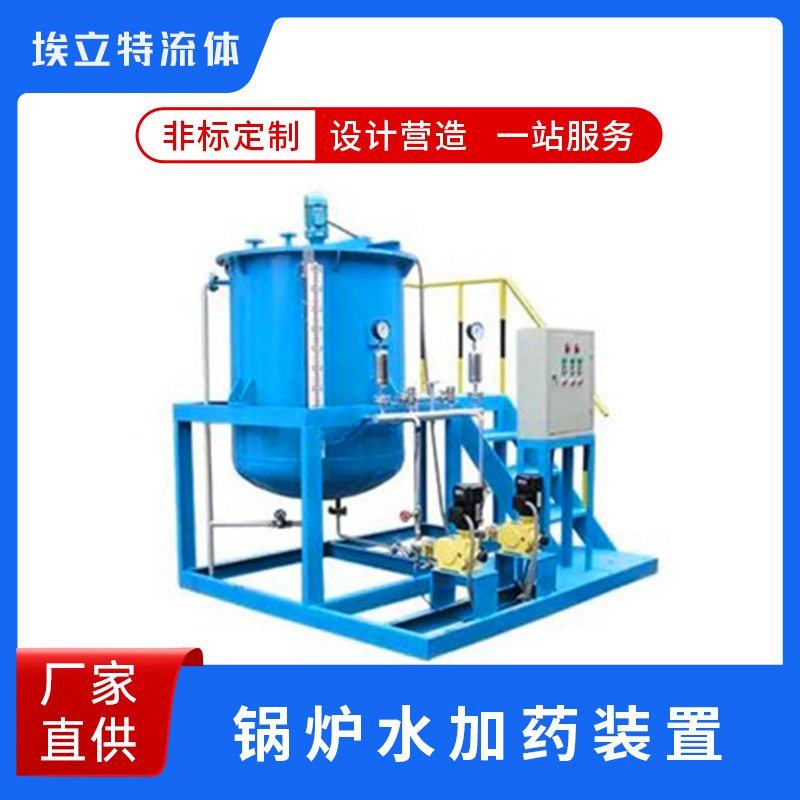

锅炉水加药装置是保障锅炉安全经济运行的关键辅助设备，主要用于调节给水pH值、去除残余氧气、控制结垢和腐蚀。本系统采用模块化设计，可同时

完成磷酸盐、联氨、氨水等多种药剂的精确投加，确保锅炉水质符合GB/T 12145-2019《火力发电机组及蒸汽动力设备水汽质量》标准要求。

一、系统组成

1. 药剂配制单元 : 溶解罐（304不锈钢，05-2m³容积）、电动搅拌器（防爆电机，30-60rpm）、液位计（磁翻板/超声波式）

2. 加药单元 : 多通道计量泵（机械隔膜式，流量01-200L/h）、缓冲罐（带可视液位）、精密过滤器（100μm）

3. 控制系统 : 双PLC冗余控制、10英寸彩色触摸屏、 4-20mA信号隔离器、数据记录模块（存储≥1年）

4. 监测系统 : 在线磷酸根分析仪（0-20mg/L）、 溶解氧分析仪（0-100μg/L）、pH/电导率监测仪

二、工作原理

系统通过实时监测锅炉水的pH、PO₄³⁻、溶解氧等参数，控制单元自动计算所需药剂投加量。采用多参数反馈控制算法，精确调节各计量泵的投加量，维

持炉水水质在最佳范围（磷酸根2-10mg/L，pH 90-100）。具备自动排污联动功能，当水质超标时启动紧急处理程序。

三、技术参数

1. 工作压力：≤16MPa 2. 控制精度：±1% 3. 环境温度：-20℃～60℃ 4. 防护等级：IP65（控制柜） 5. 通讯接口：RS485/以太网 6. 电源：AC380V±10%，50Hz

四、性能特点

1. 三重安全保护：过压保护、缺药报警、故障自锁

2. 智能加药算法：根据负荷变化自动调整加药量

3. 远程监控功能：支持DCS系统对接

4. 节能设计：采用变频控制计量泵

5. 维护便捷：模块化设计，快装接口

五、选型注意事项

1. 需提供锅炉蒸发量（t/h）

2. 给水水质分析报告

3. 蒸汽参数（压力、温度）

4. 现场安装条件（空间、电源等）

5. 自动化程度要求
