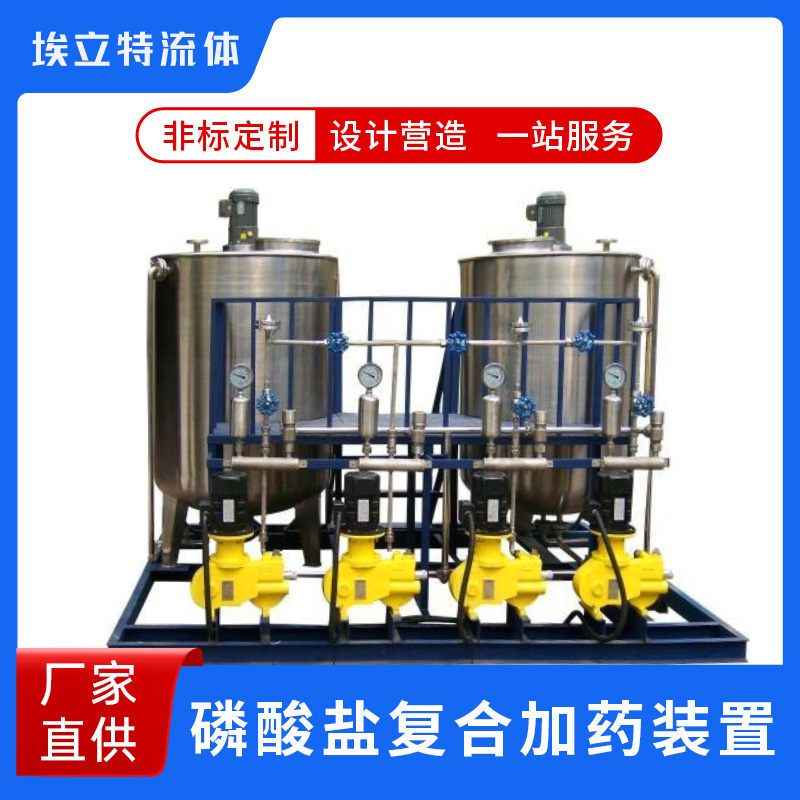

磷酸盐复合加药装置是专为高压锅炉水处理设计的智能化加药系统，通过联氨（N₂H₄）除氧与磷酸盐（PO₄³⁻）防腐的双重作用，实现锅炉水质的综合调节。本装置符合ASME及GB/T 12145标准要求，适用于电站锅炉、工业锅炉等高温高压工况。

一、系统组成

1. 药剂储存单元：联氨储罐（304不锈钢，氮气密封）、磷酸盐溶解罐（带电动搅拌）、保温伴热系统（冬季防冻）

2. 加药执行单元：高压柱塞泵（Pmax=16MPa）、脉冲阻尼器组、双流路独立加药系统

3. 控制监测单元：双PLC冗余控制系统、在线溶解氧分析仪（0-100μg/L）、磷酸根监测仪（0-20mg/L）

4. 安全系统：联氨泄漏报警装置、应急冲洗单元、防爆电气组件

二、工作原理

1. 联氨加药控制：基于给水溶解氧含量（维持5-30μg/L）、按反应式：N₂H₄ + O₂ → N₂ + 2H₂O、负荷跟随自动调节

2. 磷酸盐加药控制：协调pH-磷酸盐处理（CPT）工艺、维持PO₄³⁻ 2-10mg/L、实时计算[Na⁺]/[PO₄³⁻]比值

三、性能参数

1. 工作压力：≤16MPa

2. 控制精度：联氨投加±0.1mg/L、磷酸盐±0.3mg/L

3. 温度范围：5-50℃

4. 防护等级：IP65（控制柜）

四、系统特点

1. 双药剂协同控制算法

2. 联氨安全防护体系（浓度监测+紧急中和）

3. 磷酸盐隐藏在线预警功能

4. 支持AVT（全挥发处理）与CWT（联合水处理）模式切换

五、操作维护

1. 运行管理：每日检查储罐密封性、每周校准在线仪表、每月测试安全联锁

2. 安全注意事项：联氨操作需佩戴专用防护装备、磷酸盐结晶定期清理、系统停用时应彻底冲洗
